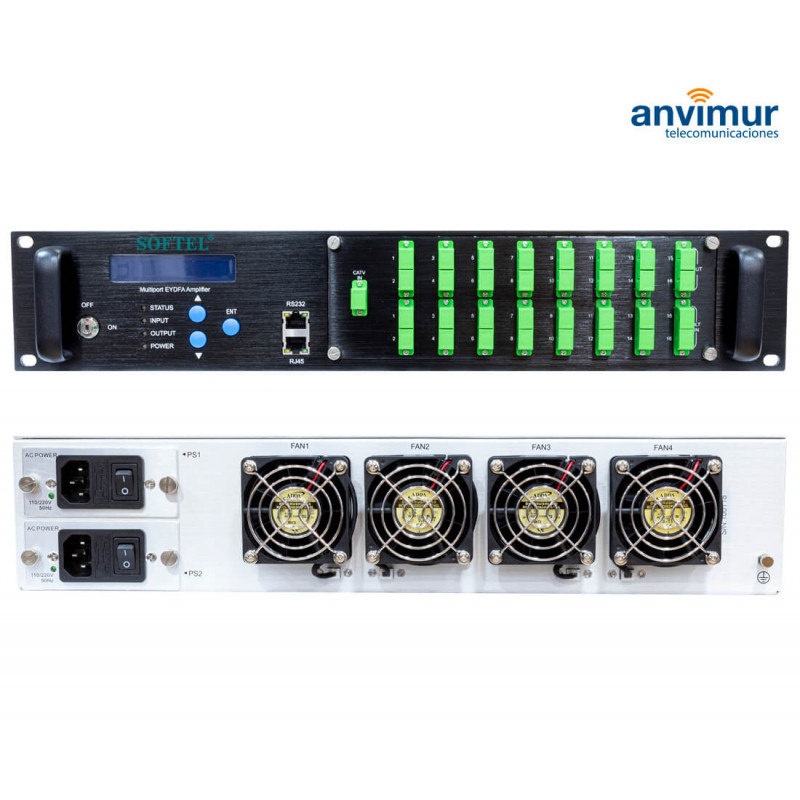

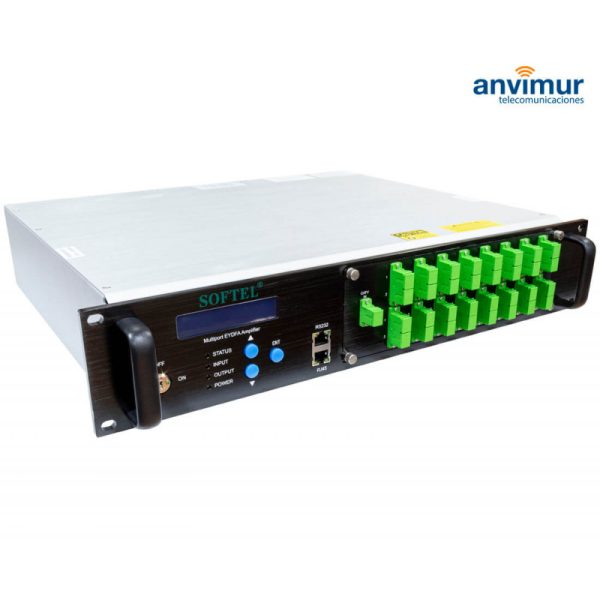

Amplificador EYDFA 16 puertos x 19 dB WDM láser JDSU
Amplificador EYDFA (Erbium-Ytterbium Doped Fiber Amplifier) para amplificar la lambda de 1550 nm con multiplexador WDM incorporado.
Este amplificador EYDFA (2U) es un amplificador óptico multipuerto de alto rendimiento, alta potencia y bajo nivel de ruido, con la banda de espectro de ganancia dentro de 1530-1565 nm. En cada puerto de salida para amplificador óptico se ha incorporado un multiplexador WDM. Cada puerto óptico de enlace externo del amplificador óptico se puede conectar con el puerto PON OLT. Cada puerto de salida óptica 1550 nm (CATV) se multiplexa con 1310/1490 nm, con el fin de reducir la cantidad de componentes y mejorar la fiabilidad del sistema.
Este amplificador óptico puede ser compatible con cualquier PON de tecnología FTTx. Ofrece una solución flexible y de bajo coste para la integración de redes de triple ventana (datos y CATV) y de la fibra hasta el hogar.
Características

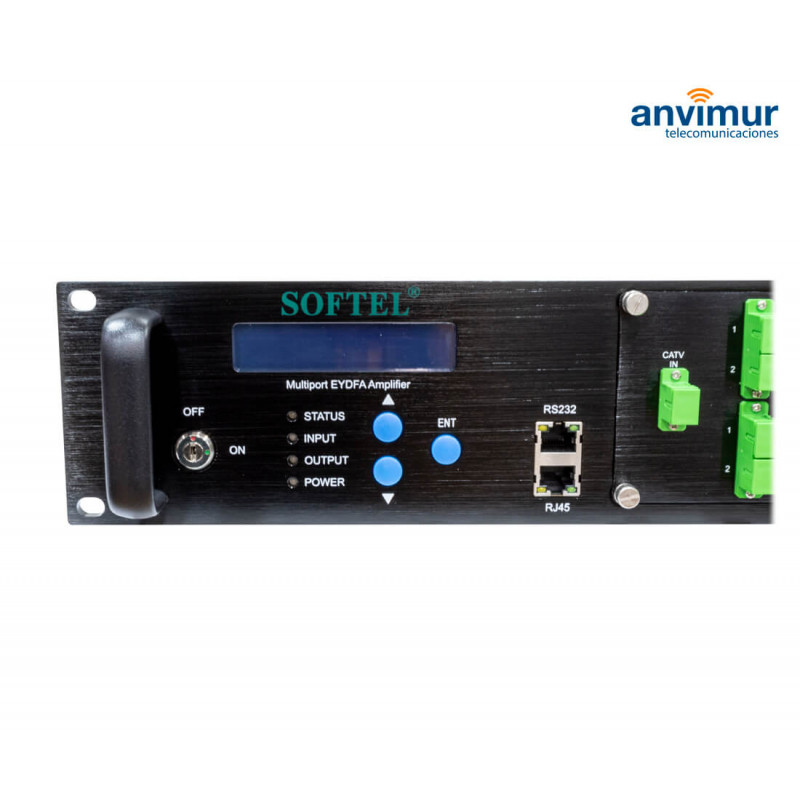

- Entrada simple/dual para elegir; conmutador óptico incorporado para entrada dual, la conexión del conmutador puede configurarse en el panel frontal o por web snmp
- Salida ajustable mediante botones en el frontal o web SNMP; el rango es de 3,0 dBm
- 16 puertos, con mezclador WDM 1310/1490/1550 incorporado, salida total de 38 dBm
- Estándar RJ45 para control remoto.
- Llave para encender y apagar el láser
- Con función de test RF
- Láser JDSU o OCLARO
- LED que muestran el estado de trabajo de la máquina
- Fuente de alimentación dual intercambiable en caliente, 220 V
Especificaciones
| Concepto | Parámetro | |||||||||
| Salida (dBm) | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| Salida (mW) | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
| Entrada (dBm) | -8~+10 | |||||||||
| Rango de ajuste de salida (dBm) | Reducción de hasta 3,0 | |||||||||
| Longitud de onda (nm) | 1530~1565 | |||||||||
| Estabilidad de salida (dB) | <±0.3 | |||||||||
| Pérdida de retorno óptica (dB) | ≥45 | |||||||||
| Conector de fibra | SC/APC | |||||||||
| Figura de ruido (dB) | <6.0 (entrada 0 dBm) | |||||||||
| Puerto web | RJ45 (SNMP) | |||||||||
| Consumo (W) | ≤80 | |||||||||
| Tensión (V) | 220VAC(90~265) | |||||||||
| Temperatura de trabajo (°C) | -0~55 | |||||||||
| Dimensiones (mm) | 370(L)x486(W)x88(H) | |||||||||
| Peso neto (kg) | 13 | |||||||||
